久久乐国产综合亚洲精品_殴美激情一区二区三区_多人轮换播放_国产黄色视频-黄色小网站在线观看,a级全黄30分钟免费视频,天天干美女av网,亚洲免

夏季陽光強(qiáng)烈，溫度過高時(shí)，底材容易快速干燥，其吸水速度也相應(yīng)加快。同時(shí)，過強(qiáng)的太陽光會極大地加速膩?zhàn)又兴值膿]發(fā)速度。這會導(dǎo)致施工后的膩?zhàn)颖砻娓稍镞^快，進(jìn)而出現(xiàn)一系列問題。

膩?zhàn)臃哿显谕袄镎{(diào)配時(shí)干的很快，難施工，批刮后失水快，不能正常收壓或施工后干燥過快。

原因：施工環(huán)境氣溫太高，濕度太低、通風(fēng)太強(qiáng)及陽光直曬，膩?zhàn)又械膹?fù)合材料反應(yīng)加速。

解決方案：預(yù)防為主，注意施工環(huán)境，避免在高溫時(shí)段、陽光直曬時(shí)段施工，控制施工場地通風(fēng)強(qiáng)度。當(dāng)基面出現(xiàn)太過干燥、 吸水快的情況時(shí)建議刷涂界面劑或者預(yù)先濕潤基面(但不能有明水)再施工。

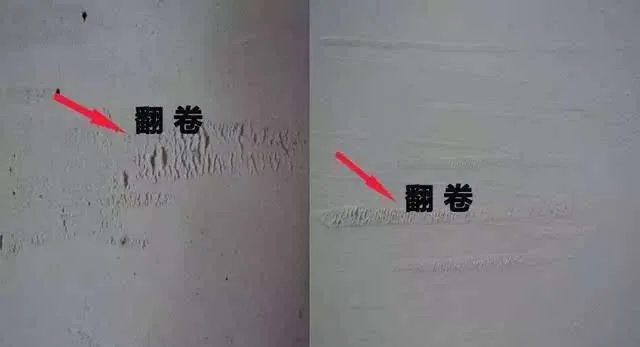

膩?zhàn)釉谂?、收壓時(shí)出現(xiàn)翹起或呈鱗片現(xiàn)象。

原因：基面太干燥或施工現(xiàn)場溫度太高。

解決方案：基層太干燥時(shí)應(yīng)保濕施工，避開中午這種高溫時(shí)段施工。而針對批刮已翻皮的膩?zhàn)討?yīng)該鏟除膩?zhàn)樱匦屡巍?/span>

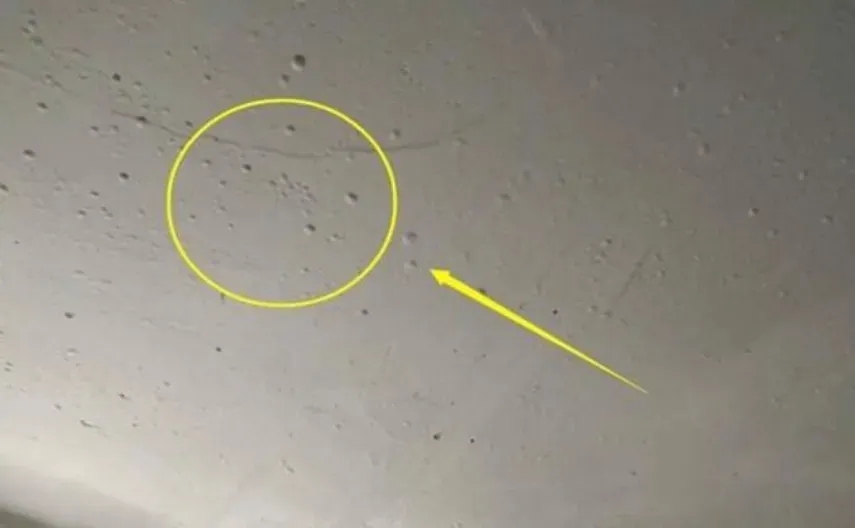

膩?zhàn)优螘r(shí)產(chǎn)生氣泡或者批刮過后表面起泡。

原因：夏季氣溫高， 基層過于干燥致使膩?zhàn)涌旄?，從而產(chǎn)生氣泡。

解決方案：膩?zhàn)诱{(diào)配時(shí)應(yīng)按要求充分?jǐn)嚢?，在適宜溫度范圍施工。如若批刮時(shí)膩?zhàn)佑袣馀菘稍诒砀蓵r(shí)反復(fù)收壓，消除氣泡。

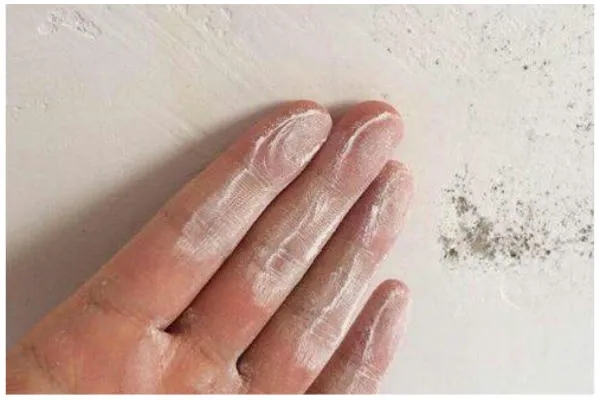

施工完成及干透后，用手觸摸有掉粉現(xiàn)象，嚴(yán)重的甚至出現(xiàn)前后兩道膩?zhàn)又g或膩?zhàn)优c基底之間相互剝離。

原因：膩?zhàn)釉诟邷馗稍飼r(shí)施工，水分揮發(fā)快，沒有足夠水分進(jìn)行固化，因而容易脫粉。而底層膩?zhàn)邮杷煞刍瘒?yán)重，面層膩?zhàn)犹玻稍锾鞎斐擅搶?。另?外墻膩?zhàn)釉跊]有完全干透前被雨水沖刷后，粘結(jié)劑流失，重批后也容易脫層。

解決方案：膩?zhàn)诱{(diào)配時(shí)應(yīng)按要求充分?jǐn)嚢?，在適宜溫度范圍施工。

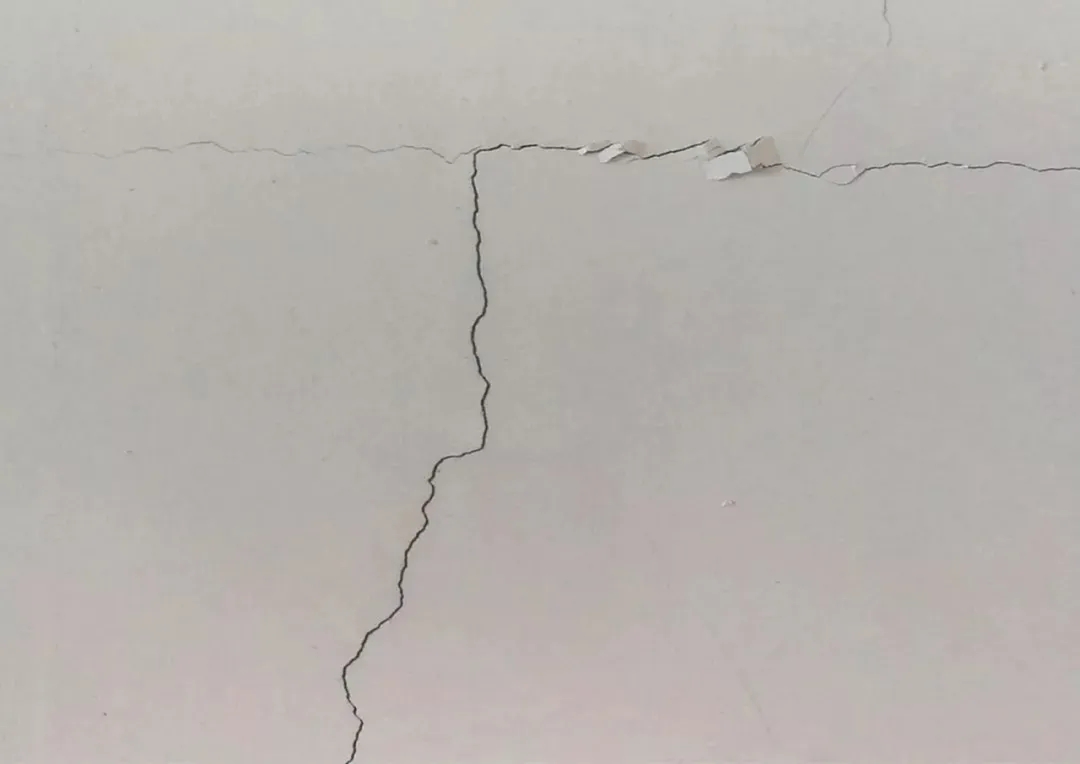

膩?zhàn)訉赢a(chǎn)生裂縫，開裂分為有規(guī)則線狀裂、T型裂、 網(wǎng)狀裂、大的龜裂、不規(guī)則短線狀裂、局部小龜裂、陰角同時(shí)有較多垂直短線裂等。

原因：單遍批刮太厚，干燥太快，表干里不干，當(dāng)然裂紋有多種，主要有以下幾種：

1、有規(guī)則線狀裂主要是裂縫處開裂。

2、T型裂、網(wǎng)狀裂主要是基層開裂。

3、大的龜裂及不規(guī)則較短線狀裂是膩?zhàn)优翁竦母闪选?/span>

4、陰角裂同時(shí)有較多垂直短線裂主要是基層太松或修角膩?zhàn)犹?、太厚?/span>

解決方案：膩?zhàn)訃?yán)重開裂需要鏟掉后重批；結(jié)構(gòu)松動(dòng)要待結(jié)構(gòu)穩(wěn)定后施工；接縫開裂應(yīng)該預(yù)先做好接縫處理再批刮膩?zhàn)印?/span>

然而，如果天氣長時(shí)間潮濕，空氣濕度過高或基層水分過大，這種情況下，膩?zhàn)拥母稍锼俣葧艿絿?yán)重影響。如果在膩?zhàn)赢?dāng)前層干燥未完成時(shí)就急于進(jìn)行下一層的施工，很可能會導(dǎo)致飾面層出現(xiàn)鼓泡和剝落現(xiàn)象。

解決方案：建議根據(jù)當(dāng)前的濕度條件靈活調(diào)整施工間隔，確保每層涂層都能得到充分的養(yǎng)護(hù)，從而減少返工和修補(bǔ)的需要，提高施工效率和質(zhì)量。

對于內(nèi)墻膩?zhàn)邮┕?，若使用的是耐水膩?zhàn)?，則需要注意在膩?zhàn)颖砀珊蠹皶r(shí)進(jìn)行打磨處理。從膩?zhàn)优瓮瓿傻酱蚰サ拈g隔時(shí)間應(yīng)控制在48小時(shí)以內(nèi)，以保證膩?zhàn)訉拥墓饣群唾|(zhì)量。
